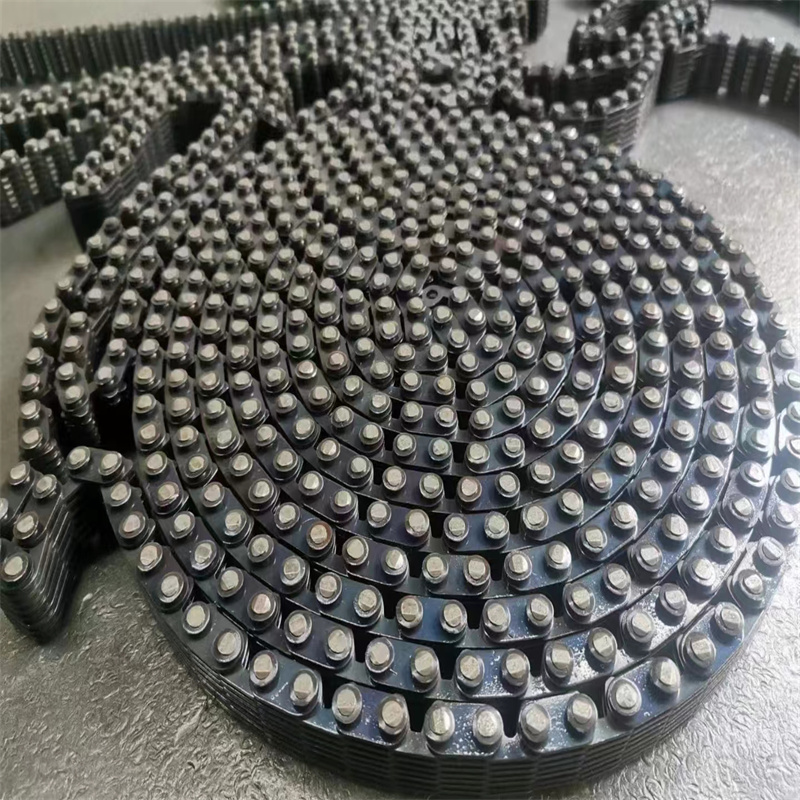

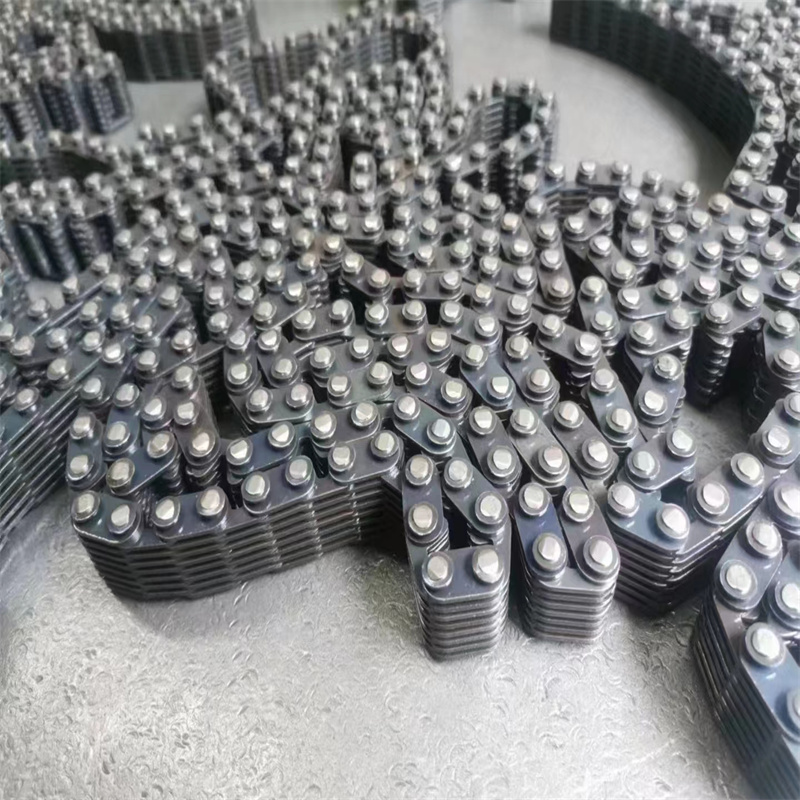

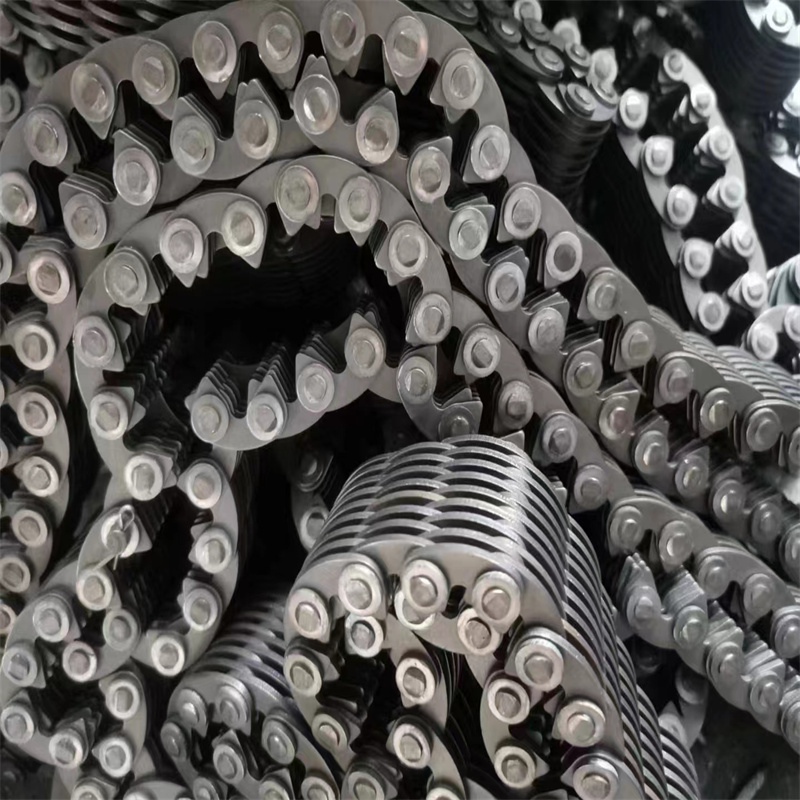

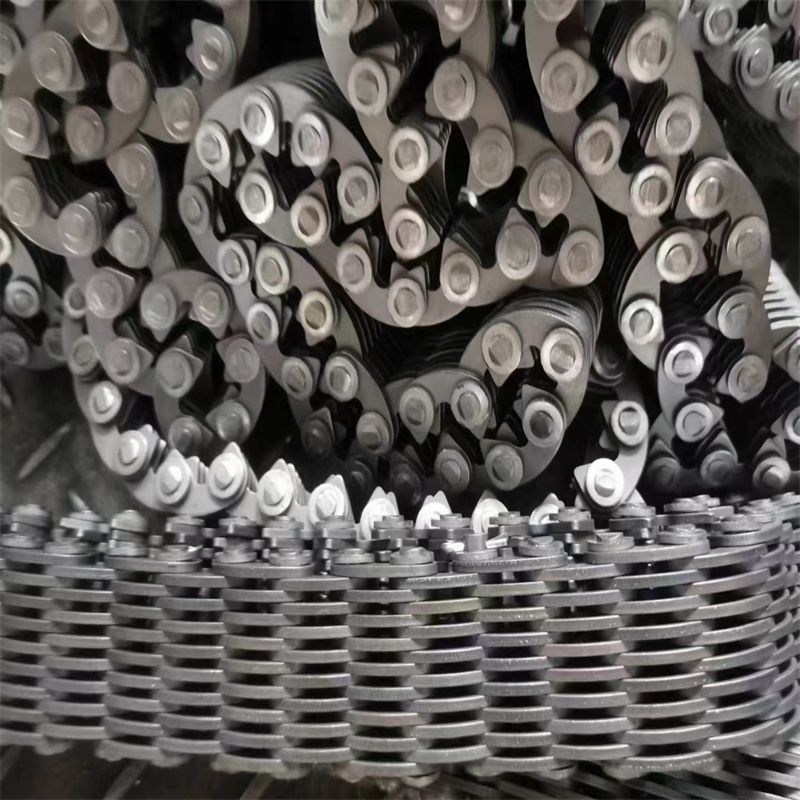

荣达齿形链条CL08节距12.7毫米外导15片高速静音传动链条

所属类别:无声齿形链条

产品规格:
齿形链条节距4.7625,6.35  9.525  12.7  15.875  19.05 ...

无声齿形链条 齿形链轮 高速静音传动链条

详细内容

高速 无声 大中心距 高速高载 变速高载 扭矩大 精准度高 耐高温 优质静音齿形传动链 高速齿轮

无声链 齿形链轮  无声链:也叫齿形链条,采用无声齿形链轮带动运转传动。宁津县荣达机械制造有限责任公司定做各种无声齿形链条,无声齿形链轮。我们根据客户自己的情况,客户选型成功,我们根据客户的数据非标定做各种齿形链条和无声齿形链轮。齿形链条节距4.7625,6.35  9.525  12.7  15.875  19.05  25.4  31.75  38.1毫米的链条都能做,无声齿形链轮根据客户的齿数和外径,内孔,键槽定做。无声齿形链条的独特优点:高速,无噪音,高承载传动能力,转矩大等等优点,逐渐取代精密滚子链条和同步带。

齿形链又称无声链(Silent Chain),属于传动链的一种形式。我国的国家标准为:GB/T10855-2003《齿形链和链轮》。齿形链是由一系列的齿链板和导板交替装配且销轴或组合的铰接元件连接组成,相邻节距间为铰连节。根据导向型式可分为:外导式齿形链、内导式齿形链和双内导齿形链.齿形链又称无声链,属于传动链的一种形式。齿形链是一种应用广泛的重要机械基础件,主要用在高速、重载、低噪音、大中心距的工况下,其传动性能优于齿形带传动、齿轮传动以及磙子链传动,以成为众多行业对传动形式之一,以啮合形式分可分为内啮合齿形链、外啮合齿形链和内外复合啮合齿形链,其中内外复合啮合齿形链的噪音小,应用也广泛。主要特点:1.噪音小 齿形链是通过工作链板与链轮齿的渐开线齿形进行啮合传递动力,与滚子链和套筒链相比其多边形效应明显降低,冲击小、运动平稳、啮合噪音较小。2.可靠性较高 齿形链的链节是多片式结构,当其中个别链片在工作中遭到破坏时并不影响整根链条的工作,使人们能够及时发现并更换,如需增加承载能力只需在宽度方向较小尺寸(增加链片排数)。3.运动精度高 齿形链各链节磨损伸长均匀,可保持较高的运动精度。齿形链条主要应用范围:齿形链主要应用在纺织机械和无心磨床,传送带机械设备。齿形链条的种类:CL06,CL08,CL10,CL12,CL16,CL20。根据导向分:内导的齿形链条和外导的齿形链条,内外复合的齿形链条

齿形链轮

链轮传动用来传递任意两轴之间的运动和动力,其节距从9.525mm到38.1mm,大半圆直径有3mm、4mm、5mm三种,对应的小圆角半径也有0.5mm、0.8mm、1.0mm三种,是现代机械中应用最广泛的一种机械传动。

链轮传动的主要优点是:

①瞬时传动比恒定不变;②机械效率高;③寿命长,工作可靠性高;④结构紧凑,适用的圆周速度和功率范围较广等。

链轮传动的其主要特点是:

①要求较高的制造和安装精度,成本较高;②不适宜于远距离两轴之间的传动;③低精度齿轮在传动时会产生噪声和振动。
