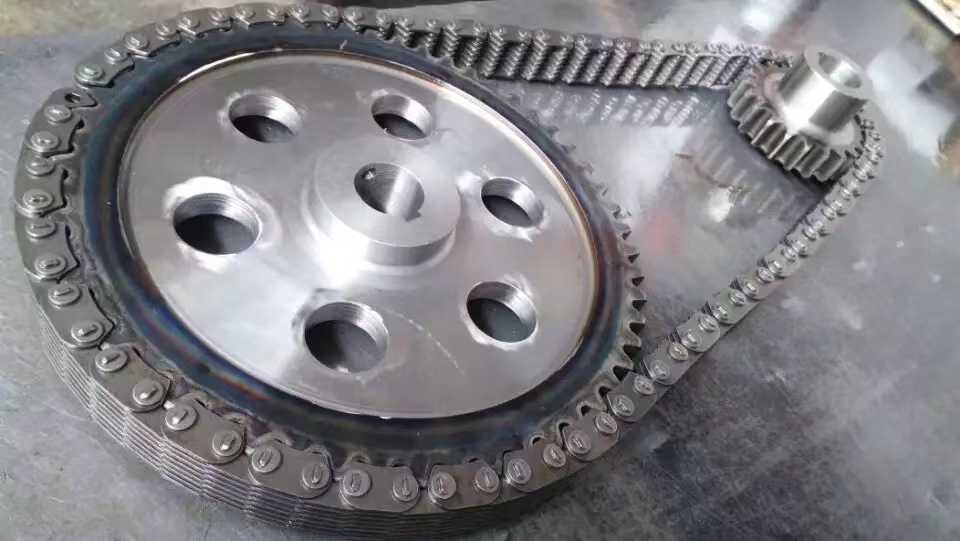

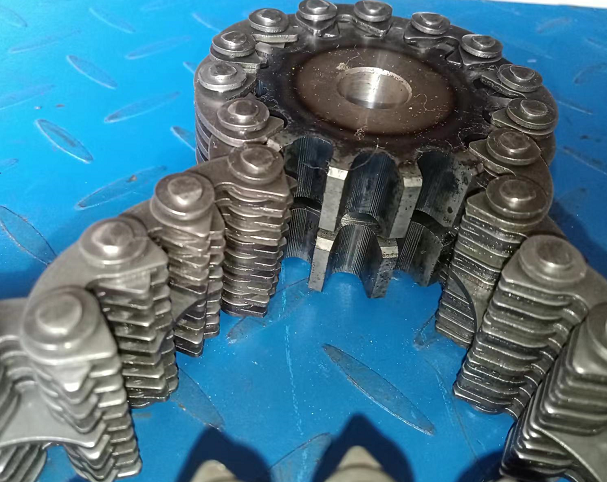

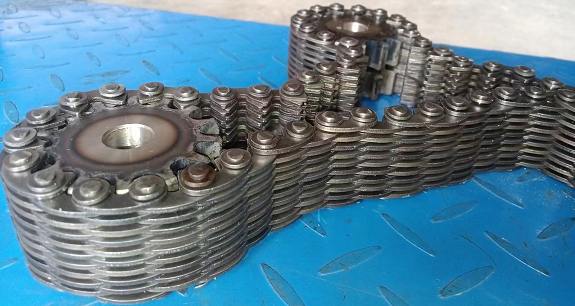

cl10-38N齿形链 哈瓦链 链条链轮 silent tooth chains  2022年07月20日给客户定做的齿形链条 链轮完工发货 节距15.875毫米 内导 19片 配套齿轮14齿 内导向

齿形链条简介：齿形链又称无声链（Silent Chain），属于传动链的一种形式。我国的国家标准为：GB/T10855-2003《齿形链和链轮》。齿形链是由一系列的齿链板和导板交替装配且销轴或组合的铰接元件连接组成，相邻节距间为铰连节。根据导向型式可分为：外导式齿形链、内导式齿形链和双内导齿形链.齿形链又称无声链，属于传动链的一种形式。齿形链是一种应用广泛的重要机械基础件，主要用在高速、重载、低噪音、大中心距的工况下，其传动性能优于齿形带传动、齿轮传动以及磙子链传动，以成为众多行业对传动形式之一，以啮合形式分可分为内啮合齿形链、外啮合齿形链和内外复合啮合齿形链，其中内外复合啮合齿形链的噪音小，应用也广泛。

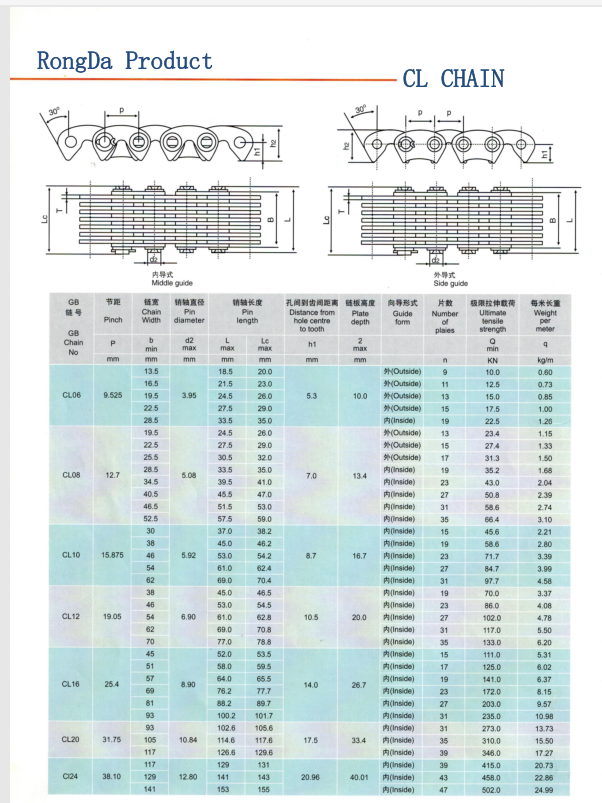

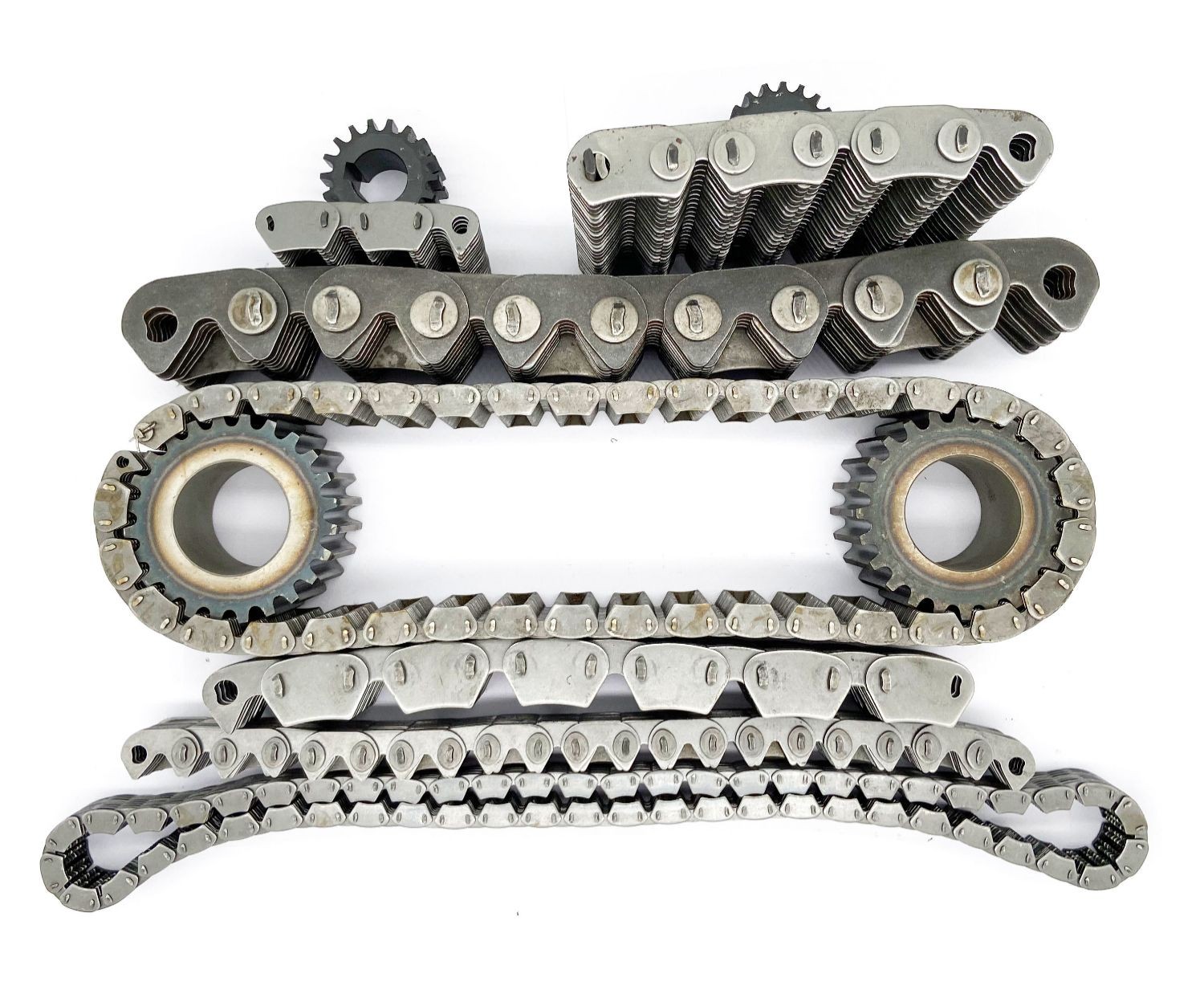

齿形链条优点主要特点：1.噪音小 齿形链是通过工作链板与链轮齿的渐开线齿形进行啮合传递动力，与滚子链和套筒链相比其多边形效应明显降低，冲击小、运动平稳、啮合噪音较小。2.可靠性较高 齿形链的链节是多片式结构，当其中个别链片在工作中遭到破坏时并不影响整根链条的工作，使人们能够及时发现并更换，如需增加承载能力只需在宽度方向较小尺寸（增加链片排数）。3.运动精度高 齿形链各链节磨损伸长均匀，可保持较高的运动精度。齿形链条主要应用范围：齿形链主要应用在纺织机械和无心磨床，传送带机械设备。齿形链条的种类：CL06，CL08，CL10，CL12，CL16，CL20。根据导向分：内导的齿形链条和外导的齿形链条，内外复合的齿形链条

无声齿形链条（倒齿链，铰链）具有什么优点，特点，从而得到广泛的使用。

1. 无声，静音。工作环境要求高的，噪音分贝不能高的工作环境选用无声齿形链条。

2. 高速。每米40米。

3. 精度高。流水线作业，到达某个工位需要精准，不能有惯性和误差。

4. 寿命长，安全系数高。单独的链条片断了，整个链条不会断。

5. 扭矩大。

6. 能够适应狭小的工作空间。

     无声齿形链条兼容具备了同步带的无声静音，滚子链条的承载能力大，齿轮传动的精度高这些优点。无声齿形链条可以根据使用承载力的不同加大链条宽度，加大节距，加大链条配件规格。

    德国标准DIN 8190 齿形链条 齿轮 本标准规定了齿形链条的链轮齿形，齿轮尺寸，链轮具有付变位系数的渐开线齿廓，啮合角为30° ，能使被磨损伸长的链条与链轮的啮合得到较好的补偿。 GB/T 10855-2003 传动用齿形链条及链轮 等同采用ANSI B 29.2M-1982 齿形链条ASME B29.2M-1982 齿形链条和齿轮 Inverted Tooth silent  chain and Sprockets 齿形链条关键词：DIN 8190 齿形链条 德国标准齿形链条 30° 压力角滚动铰接式齿形链条  Inverted tooth silent chain with 30° pressure angle 无声齿形链条长度公差：无声齿形链条测量长度最小为50个链条节距，未经润滑，链条在测量力作用下，其链条长度偏差为被测量链条总长度的正0.2%。测量力为链条抗拉强度的1%。

   齿形链条传动的优点： 为实现最优的性能和工作寿命，齿形链条要求近乎齿轮传动的精密对中。除这一点之外，齿形链条具备滚子链条的所有优点。另外：1，齿形链条受多边效应影响小，比其他链条铰接摩擦小，齿形链条于链轮啮合能减小冲击，噪音和摩擦损失。 2，齿形链条的工作载荷和速度常常能超过带传动和其他种类的链条。 3，齿形链条传动比滚子链条传动噪音更低，更平稳，在有些情况下比齿轮传动噪音还低。4，齿形链条传动在必须做同向转动的轴系中比齿轮传动更紧凑

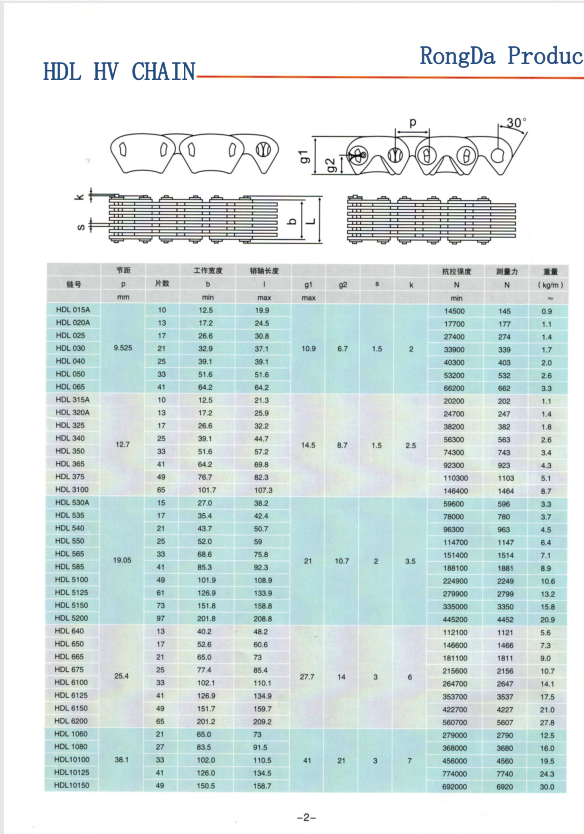

   如何给齿形链条选型：您现在用的如果是滚子链条，想改成齿形链条，比如12A-3的滚子链条，您看看这个链条的平均拉伸载荷是111.1KN，那么就选择对应的齿形链条 ，节距19.05毫米的齿形链条如果链条宽度是54毫米 58毫米 62毫米  都行，54毫米的平均拉伸载荷是113.2KN，29片的链条宽度58毫米平均载荷是120.7KN,31片的宽度是62毫米平均拉伸载荷是129.8毫米都行 都可以

   齿形链条传动轴速度范围很大，可从100r/min到10000r/min.传递功率可从不足1hp到2000hp以上。大致每秒20-40米的传动速度。特别是HPC的双轴哈瓦齿形链条 速度快 噪音低 稳定性好 ，单轴的齿形链条20米的传动速度
