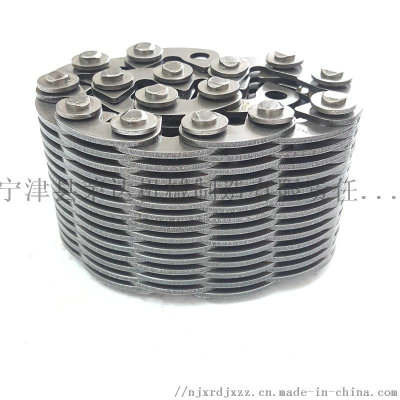

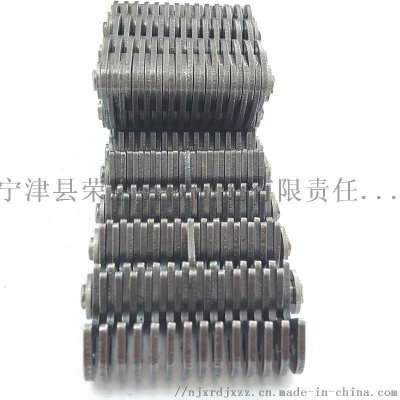

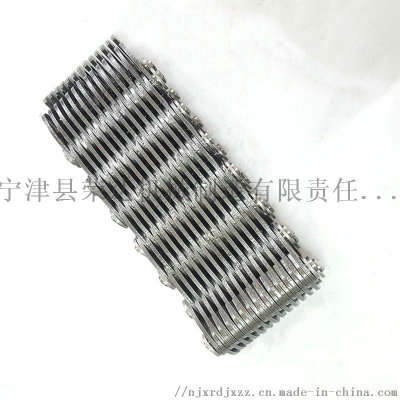

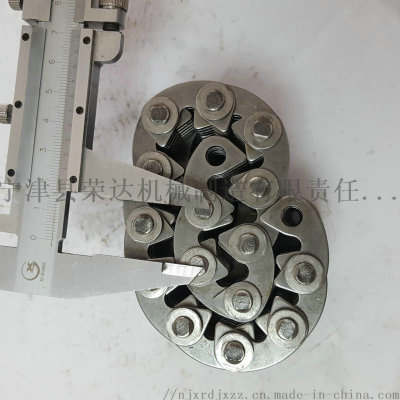

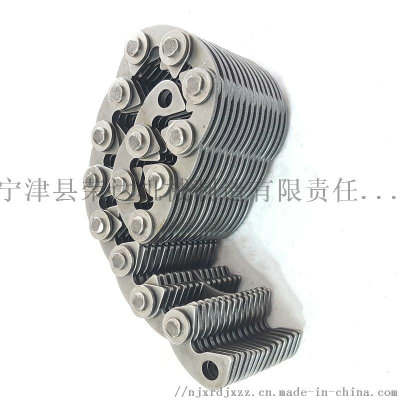

Silent Chain Technology for the glass industry
High quality external contact silent chain chain is ideal for applications where heavy loads (50 to 6000 horsepower) are to be transmitted at moderate to high speeds. It is also ideal where compact design is important. features a pin and rocker joint which reduces friction and provides pitch elongation through its rolling action. This results in a reduction of chordal action and a significant increase in horsepower capacity.Silent chain is an inverted tooth chain offering low to moderate horsepower for applications. The exclusive rocker joint eliminates friction during chain articulation permitting high rotative speed with less wear and heat High speed gear chain (Hawa chain) transmitting power for 50~6000 horsepower, more than 3000 rpm to high speed applications, compact design, it is an ideal transmission chain chain. She is a kind of high precision gear chain belt, both the smooth and compact chain drive, economic life and long. Characterized by a pin shaft hinge and rolling action between tiles to reduce friction and realize pitch elongation, the result is the effective growth of power transmission capacity and reduce the damage. The polygon effect after shot peening and prestressed chain plate processing, which has larger bearing capacity with a power capacity of three. In the times of the silent chain, with high speed range at high speed roller chain work ability decreased sharply, is the ability to continuously improve the Hawar chain. So the Hawa chain has on many occasions beyond all dispute, remarkable advantages Applicable to all applications of high speed prime mover, such as diesel and gas turbine power transmission and so on
Company Profile RongDa Company professional producing metallic conveyor belt and equipment since 1982. RongDa company specializes in the design . manufacture various conveying equipment, chain and metallic conveyor belt. Products are widely used in food, electronics, chemical, glass. steel and other industries We have a strong, professional design&production capacity and wealth of experience, can provide you with a complete set of conveying, oven drying.refrigeration, steaming, cleaning solutions and equipment. All of the products can according to customer's drawing or requiremnets design&customize.
专业生产大量现货各种型号标准 非标准高速静音齿形链条 定制高速无声齿轮 高速 无声 大中心距 高速高载 变速高载 扭矩大 精准度高 耐高温 优质静音齿形传动链 高速齿轮
无声齿形链条 无声齿形链轮说明
无声齿形链条具有的优点：无声，静音，高速，精度高，承载抗拉伸能力强，使用寿命长，比同步带寿命长，比滚子链条噪音小，比一般的输送带输送面平整，传送精度高，精准度高，误差小。
现在静音无声齿形链条应用越来越广泛，高速无声静音低噪音链条齿轮应用越来越普遍，有的人把原来的同步带都换成这种无声齿形链条，有的人使用滚子链条噪音太大，也在改成无声齿形链条齿轮。有的高精密要求传送传递精度高的输送线也在采用无声齿形链条齿轮，好多锻造行业快速的传送锻造件也在采用无声齿形链条，在输送线上有好多需要平稳输送的也在采用无声齿形链条作为输送带来输送物件。目前齿形链条有一秒16米到30米，无声齿形链条有单轴的，有双轴的，节距有9.525毫米的型号CL06 SC3,12.7毫米的CL08 SC4 C4,15.875毫米的无声齿形链条CL10,SC5 ，19.05毫米的CL12 SC6 ,25.4毫米的CL16,SC6;31.75毫米齿形链条CL20 SC10 ,无声齿形链条38.1毫米CL24 .
无声齿形链条的宽度非标定做，齿形链条的宽度是链条片的数量决定的。齿形链条的长度非标定做。
无声齿形链条采用需要提供的数据资料
1，无声齿形链条的节距
2，无声齿形链条的片数
3，无声齿形链条的长度
4，无声齿形链条的导向形式、
5，无声齿形轴头照片
无声齿形链条分类
1，双轴的齿形链条有HPC KH HDL HV RPV RP SC
2，单轴的齿形链条有CL06 CL08 CL10 CL12 CL16 CL20 CL24
齿形链条适合的范围
1，同步带改造，同步带改成无声齿形链条。
2，高速低噪音环境需要无声齿形链条。
3，传送精度高的地方需要无声齿形齿轮。
4，输送线需要无声齿形链条。
5，折弯机用齿形链条
6，石膏机械用齿形链条
齿形链条的优点：
1.噪音小 齿形链条常称为无声链条，是通过工作链板与链轮齿的即渐开线齿形啮合进行传动，因此与滚子链条和套筒链条相比，啮合噪音小。
2，可靠性较高，这是因为齿形链条的链节是多片式结构，当其中个别链条片在工作中遭到破坏时，并不立即使整根链条断开，从而能使人们及时发现更换。同时，与相同节距的套筒链条和滚珠链条相比，齿形链条传动更加紧凑，如需增加承载能力，齿形链条传动只需在宽度方向上增加较小的尺寸，而套筒链条和滚珠链条传动则需要增加链条的节距和采用多排链条
3，运动精度较高，这是因为在直板滚子链条中，由于铰链的摩损，使其内节的实际节距逐渐不同，外节节距变得越来越大，从而降低了运动的精度。而齿形链条各链节的磨损伸长则相对均匀，因此保持有较高的运动精度。
人们使用齿形链条的原因：寿命长，无声静音，精度高，安全性好，平稳，高速扭矩大，紧凑。
无声齿形链条的分类：1，无声齿形链条 2，哈瓦无声齿形链条 3，单轴无声齿形链条圆柱和扁轴 4，无声齿形链条内接触和外接触内导向或者外导向 5，无声齿形链条有的带异形片 6，无声齿形链条有直背的和弧形背的

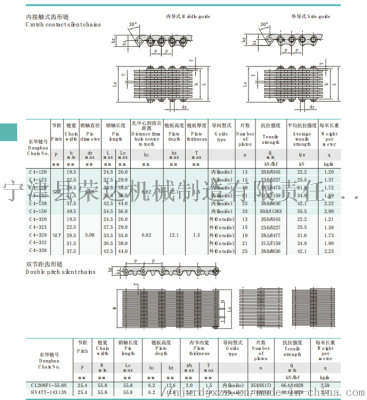

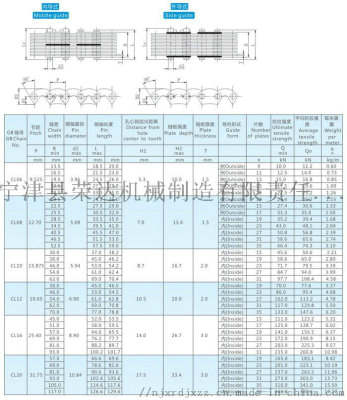

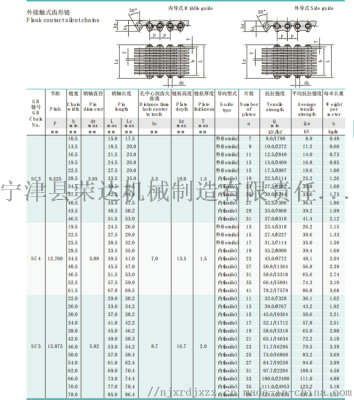

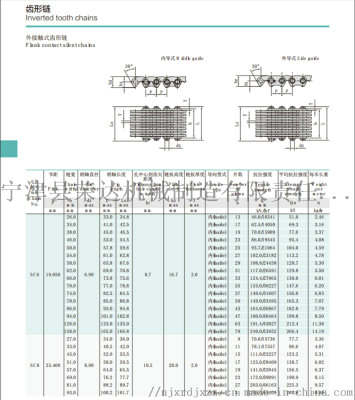

链条主要规格 一、齿形链：CL04、CL06、CL08、CL10、CL12、CL16、CL20、CL24；C4；CL06F；CL08F；
二、哈瓦链：HV3；HV4；HV5；HV6；HV8；：RPV3；RPV4；RPV6；RPV8；RPV12；KHO;KH3;KH4;KH5;KH6;KH8
三、（PIV）无级变速链：①节距（15.3mm）；②节距（18.75mm）；③节距（19mm)；④节距（20.1mm）；⑤节距（25mm）；⑥节距（28.6mm）；⑦节距（36mm）；⑧节距（44.4mm）
四、滚柱式无级变速链：①节距（12mm）；②节距（13.3mm）；③节距（14mm）；④节距（16.2mm）；
链条英文叫做Silent tooth chain 它的优点：高速，无声，静音，寿命长，型号规格种类多，选型范围广，齿形链又称无声链（Silent Chain），属于传动链的一种形式。齿形链是由一系列的齿链板和导板交替装配且销轴或组合的铰接元件连接组成，相邻节距间为铰连节。根据导向型式可分为：外导式齿形链、内导式齿形链和双内导齿形链
宁津县荣达机械制造有限责任公司
销售经理：方春领 联系电话：18315825408
地址：山东省宁津县大祁工业园二期B9
